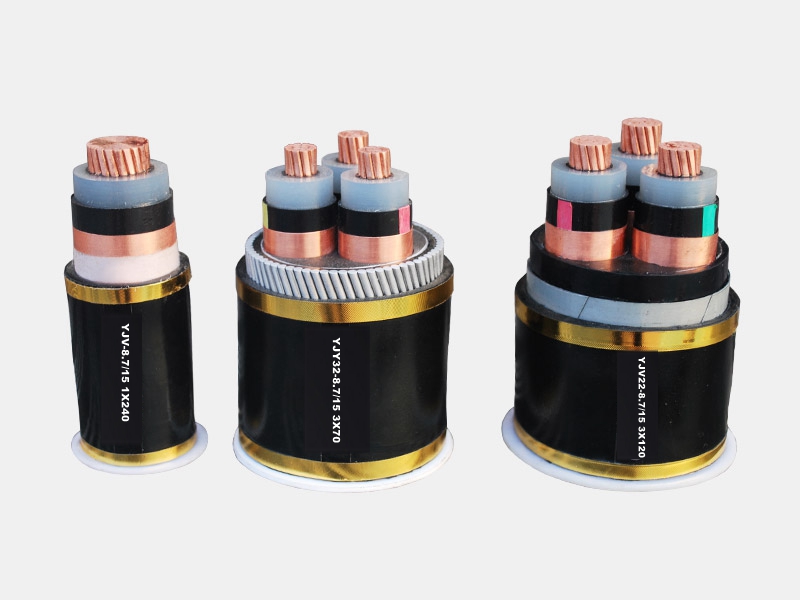

高壓電力電纜選用導則以適用于交流50Hz、額定電壓1kV以上三相交流系統的各種類型電力電纜及其終端。本文就高壓電力電纜的絕緣種類、導體截面及金屬屏蔽層、外護套選擇及使用環境等多個方面的選擇提供指導，希望能幫助到您！

一、高壓電力電纜絕緣種類選擇

1、油紙絕緣電纜具有優良的電氣性能，使用歷史悠久，一般場合下仍可選用，如電纜線路落差較大時，可選用不滴流電纜

2、聚氯乙烯絕緣電纜的工作溫度低，特別是允許短路溫度低，因此載流量小，不經濟，稍有過載或短路則絕緣易變形。故對1kV 以上的電壓等級不應選用聚氯乙烯絕緣電纜。

3、乙丙橡膠絕緣(EPR) 電纜的柔軟性好，耐水，不會產生水樹枝，耐y射線，阻燃性好，低煙無鹵。但其價格昂貴，故在水底敷設和在核電站中使用時可考慮選用。

4、 交聯聚乙烯(XLPE)電纜具有優良的電氣性能和機械性能，施工方便，是目前主要的電纜品種，可推薦優先選用。對絕緣較厚的電力電纜。不宜選用輻照交聯而應選用化學交聯生產的交聯電纜。為了盡可能減小絕緣偏心的程度，對110KV 及以上電壓等級，一般宜選用在立塔(VCV)生產線或長承模生產線(MDCV), 上生產的交聯電纜。

5、充油電纜的制造和運行經驗豐富，電氣性能優良,可靠性也高，但需要供油系統，有時需要塞止接頭。對于220kV 及以上電壓等級 ,經與交聯電纜作技術經濟比較后認為臺適時仍可選用充油電纜。

二、高壓電力電纜導體截面選擇

導體截面應從有關的電纜產品標準中列出的標稱截面中選取。如果所選的某種形式的電纜沒有產品標準，則導體截面應從GB/T3956中第2種導體的標稱截面中選取。在選擇導體截面時應考慮下列因素:

a)在規定的連續負荷、周期負荷、事故緊急負荷以及短路電流情況下電纜導體的溫度。

注:在IEC60287《電纜持續截流量(負荷因數 100%)的計算》中提供了持續載流量的詳細計算方法。

b)在電纜敷設安裝和運行過程中受到的機械負荷。

c)絕緣中的電場強度。采用小截面電纜時由于導體直徑小導致絕緣中產生不允許的高電場強度。

三、金屬屏蔽層截面的選擇

1、對于無金屬套的擠包絕緣的金屬屏蔽層，當導體截面為240mm2及以下時可選用銅帶屏蔽,但當導體截面大于240 mm2 時宜選用銅絲屏蔽。金屬屏蔽的截面應滿足在單相接地故障或不同地點兩相同時發生故障時短路容量的要求。

2、對于有徑向防水要求的電纜應采用鉛套，皺紋鋁套或皺紋不銹鋼套作為徑向防水層。其截面應滿足單相或三相短路故障時短路容量的要求。如所選電纜的金屬套不能滿足要求時，應要求制造廠采取增加金屬套厚度或在金屬套下增加疏繞銅絲的措施。

3、交聯電纜徑向防水層的選擇對于35kV及以下交聯聚乙烯電纜- -般不要求有徑向防水層。但110kV 及以上的交聯電纜應具有徑向防水層。敷設在干燥場合時可選用綜合防水層作為徑向防水層;敷設在潮濕場合、地下或水底時應選用金屬套徑向防水層。

4、外護套材料的選擇

在一般情況下可按正常運行時導體工作溫度選擇外護套材料，當導體工作溫度為80C時可選用PVC-SI (ST1) 型聚氯乙烯外護套。導體工作溫度為90C ，應選用PVC-S2 (ST2)聚氯乙烯或PE-S7 (SI7) 聚乙烯外護套。在特殊環境下如有需要可選用對. 人體和環境無害的防白蟻、鼠嚙和真菌侵蝕的特種外護套。電纜敷設在有火災危險場所時應選用防火阻燃外護套。

四、高壓電力電纜的使用環境

為了正確選擇電纜的金屬套和外護套,除上述的以外,還要考慮高壓電力電纜的使用環境。高壓電力電纜的使用環境主要由金屬套和外護套的性能決定，因此- 般應符合GB2952.2- -1989中表1的規定。

1、鉛套和鋁套電纜除適用于一般般場所外，特別適用于下列場合:

——鉛套電纜。腐蝕較嚴重但無硝酸、醋酸、有機質(如泥煤)及強堿性腐蝕質，且受機械力(拉力、壓力、振動等 )不大的場所。

——鉛套電纜。腐蝕不嚴重和要求承受-定機械力的場所(如直接與變壓器連接、敷設在橋梁上、橋墩附近和豎井中等) 。

——不銹鋼套電纜。腐蝕較嚴重或要求承受機械力的能力比鋁套更強的場所。

五、高壓電力電纜外護套適用的場所如下:

——02型(PVC-S1和PVC-S2型聚氯乙烯) 外護套主要適用于有一般防火要求和對外護套有一定絕緣要求的電纜線路。

——03型(PE-S7型聚乙烯)外護套主要適用于對外護套絕緣要求較高直埋敷設的電纜線路。
