架空線一般分低壓和高壓兩種，低壓架空線一般是4根，呈一字形排列，高壓是三根，呈品字形排列，鐵塔上的一定是高壓線，一般是兩路共6根。低壓線一般用帶皮線，現在很少用，被電纜取代，高壓線都是裸線，芯為鋼絲，外表是鋁線，俗稱鋼芯鋁絞線。

所謂架空線是相對電纜說的，就是由桿塔將導線架設在一定高度傳輸電能的線路。對于高壓輸配電網架空線的對地絕緣一般是靠空氣的，以前的配電線路(10kV以下除380V)一般也采用裸導線，但由于市區配電環境復雜，常常發生短路接地及雷擊線路的情況，導致供電可靠性降低，所以目前一般10kV以下架空線路都采用絕緣導線(即導線外層包裹絕緣層)，這就是所謂的絕緣架空線絕緣電纜，許多時候稱為架空絕緣導線，下列也稱架空絕緣導線。這里主要介紹10kV用的架空架空線絕緣電纜的參數。

一、架空絕緣導線的規格

1、 線心

架空絕緣導線有鋁心和銅心兩種。在配電網中，鋁心應用比較多，主要是鋁材比較輕，而且較便宜，對線路連接件和支持件的要求低，加上原有的配電網也以鋼心鋁絞線為主，選用鋁心線便于原有網絡的連接。在實際使用中也多選用鋁心線。銅心線主要是作為變壓器及開關設備的引下線。

2、 絕緣材料

架空絕緣導線的絕緣保護層有厚絕緣(3.4mm)和薄絕緣(2.5mm)兩種。厚絕緣的運行時允許與樹木頻繁接觸，薄絕緣的只允許與樹木短時接觸。絕緣保護層又分為交聯聚乙烯和輕型聚乙烯，交聯聚乙烯的絕緣性能更優良。

3、 規格型號表示方法及意義

表示方法為：代號-額定電壓 芯數×標稱截面 標準編號

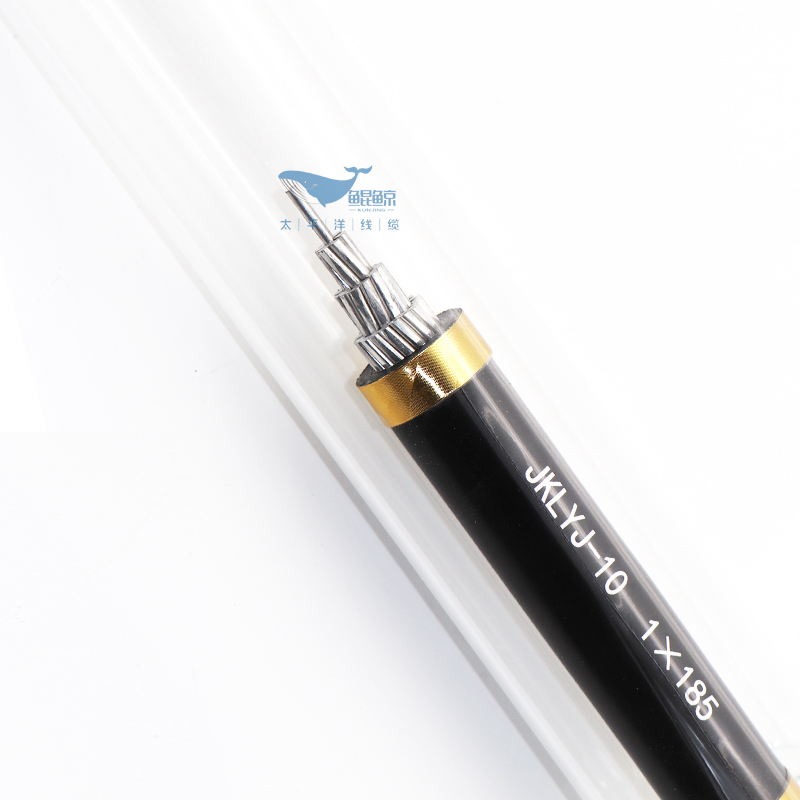

如：JKLYJ-10 1×120 GB/T 14049-2008

表示意思為鋁芯交聯聚乙烯絕緣架空電纜，額定電壓10kV，單芯，標稱截面為120mm2。

4、常用的型號及意義：

JKYJ--銅芯交聯聚乙烯絕緣架空電纜

JKTRYJ--軟銅芯交聯聚乙烯絕緣架空電纜

JKLYJ--鋁芯交聯聚乙烯絕緣架空電纜

JKLHYJ--鋁合金芯交聯聚乙烯絕緣架空電纜

JKY--銅芯聚乙烯緣架空電纜

JKTRY--軟銅芯聚乙烯絕緣架空電纜

JKLY--鋁芯聚乙烯絕緣架空電纜

JKLHY--鋁合金芯聚乙烯絕緣架空電纜

JKLYJ/B--鋁芯本色交聯聚乙烯絕緣架空電纜

JKLHYJ/B--鋁合金芯本色交聯聚乙烯絕緣架空電纜

JKLYJ/Q--鋁芯輕型交聯聚乙烯絕緣架空電纜

JKLHYJ/Q--鋁合金芯輕型交聯聚乙烯絕緣架空電纜

JKLY/Q--鋁芯輕型聚乙烯絕緣架空電纜

JKLHY/Q--鋁合金芯輕型聚乙烯絕緣架空電纜

JKLGYJ--鋼芯加強鋁芯交聯聚乙烯緣架空電纜

JKLGY--鋼芯加強鋁芯聚絕緣架空電纜

JK--架空用系列

TR--軟銅導體

L --鋁導體

LH--鋁合金導體

YJ--交聯聚乙烯絕緣

Y --高密度聚乙烯絕緣

/B--本色絕緣

/Q--輕型薄絕緣結構

G --鋼芯

芯數分為單芯(1)、三芯(3)、3+K(A)與3+K(B)，K表示承載絞線，A表示鋼承載絞線，B表示鋁合金承載絞線。

JKY、JKTRY、JKLY、JKLHY、JKLYJ/Q、JKLHYJ/Q、JKLY/Q、JKLHY/Q、JKLGYJ、JKLGY一般為單芯架空電纜，導體主要截面有10~400mm2。

JKLYJ/B、JKLHYJ/B一般為三芯或三芯+承載絞線的架空電纜，其中導體主要截面有25~400mm2，承載絞線主要截面有25~120mm2。本色架空電纜如：JKLYJ/B-10 3×240+95(A) GB/T 14049-2008，表示意思為鋁芯輕型交聯聚乙烯絕緣架空電纜，額定電壓10kV，4芯，其中主線芯為3芯，標稱截面為240mm2，承載絞線為鍍鋅鋼絲，標稱截面為95mm2。

二、架空絕緣導線的主要特點

1、絕緣性能好

架空絕緣導線由于多了一層絕緣層，比裸導線優越的絕緣性能，可減少線路相間距離，降低對線路的支持件的絕緣要求，提高同桿架設線路的回路數。

2、防腐蝕性能好

架空絕緣導線由于外層有絕緣層，比裸導線受氧化腐蝕的程度小，抗腐蝕能力較強，可延長線路的使用壽命。

3、防外力破壞

減少受樹木，飛飄金屬膜和灰塵等外在因素的影響，減少相間短路及接地事故。

4、強度達到要求

絕緣導線雖然少了鋼心，但堅韌，使整個導線的機械強度能達到應力設計的要求。

河南電線電纜廠家-太平洋線纜所生產的架空線適用于交流額定電壓35KV及以下架空電力線路，在城鎮、高層建筑和林區等安全性要求較高的場合使用。

架空線的使用特性：

1、額定電壓：1、10KV

2、工作溫度：聚氯乙烯、聚乙烯絕緣應不超過70°，交聯聚乙烯絕緣應不超過90°C，短路時，持續時間不超過5S。

3、電纜導體的溫度：聚氯乙烯絕緣不超過160°C，聚乙烯絕緣應不超過150℃，交聯聚乙烯絕緣應不超過250°C，電纜敷設溫度應不低于-20°C。

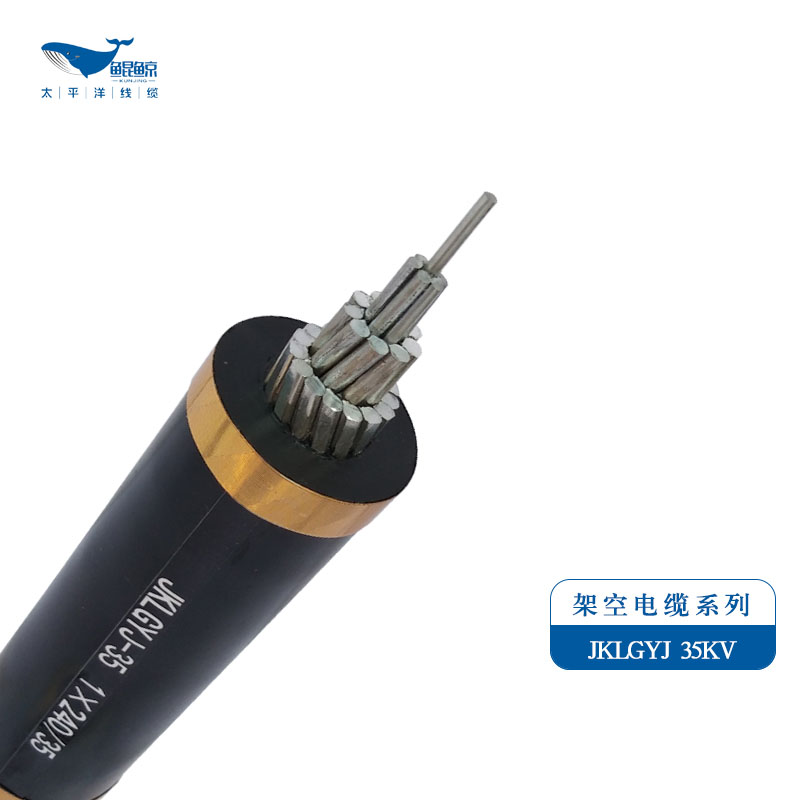

目前本公司生產的架空線有：JKLGYJ--10 即：10KV 鋼芯加強鋁芯交聯聚乙烯緣架空電纜;JKYJ--銅芯交聯聚乙烯絕緣架空電纜;JKTRYJ--軟銅芯交聯聚乙烯絕緣架空電纜;更多架空電纜型號咨詢客服!400-002-0068。
