該類型電纜絕緣材料為氧化鎂，與有機絕緣材料相比，導熱系數非常大，散熱性能良好?？梢栽诟邷丨h(huán)境中正常運行，不會對電纜外護套與絕緣層造成影響，提高電纜載流量。通過計算，基于相同截面條件，獨立敷設礦物質電纜載流量高出塑膠電纜8%以上。

根據礦物質電纜生產工藝特點，若電纜截面高于25 mm2，則進行單芯生產，對于塑膠電纜，會在一個外護套內放置5芯線纜，因此，塑膠電纜截面積較大。按照J(rèn)GJ 2016—2008相關規定，礦物質電纜彎曲半徑小值為6倍電纜直徑，聚氯乙烯材料電纜彎曲半徑小值則為10倍電纜直徑[1]。因此，礦物質電纜彎曲半徑更小，優勢更加突出。

氧化鎂與銅是礦物質電纜主要構成材料，其中，鎂熔點達到2800℃，銅熔點達到1083℃，以理論角度分析，其外部溫度在小于1050℃情況下，礦物質電纜能夠正常運行。因此，在多數場所中，此類型電纜不會出現燃燒與融化等問題，并且能夠阻礙火種傳播。

(1）材料驗收工作。核對電纜數量、規格以及型號等是否符合合同內容，若有問題，需要及時聯系供應商進行處理。檢查電纜外觀，檢查內容為兩端封端情況以及是否存在物理損傷等問題。若有這類問題，可能會使線芯和線性以及線芯和外殼之間出現短路。檢查其他附件是否配備齊全。

(2）按照設計圖進行電纜走向圖敷設，核對電纜中間接頭、走向、規格以及根數。若是大規格電纜，需要設置中間接頭，并重新核對相關技術參數。盡可能挑選小規格電纜，并通過多拼方式替代大規格電纜，進而降低中間接頭數量，同時與設計工作建立聯系，以做好設計變更工作。

(3）按照電纜走向圖與設計圖紙，統計電纜數量與配件數量，合理制定材料表。準備礦物質電纜專用敷設工具，主要包括彎曲扳手、汽油噴燈以及銅皮切割器等。

(4）安裝電纜前，需要測試電纜絕緣電阻，選取500 V兆歐表開展測試工作，電阻值應大于200 MΩ。否則應電纜端頭密封膠，借助噴燈對地電纜兩端600 mm位置進行單向烘烤，在表皮出現變色之后即停止烘烤，使用熱熔膠進行密封處理，完全冷卻之后再次開展搖測。

(5）礦物質電纜搬運工作?？赏ㄟ^人工方式開展電纜搬運工作，也可以通過機械方式搬運。搬運過程中需要認真執行電纜防護工作，避免電纜出現損壞。

(1）沿著電纜橋架開展電纜敷設工作時，需要保證橋架彎曲半徑大于橋架電纜允許的小彎曲半徑。礦物質電纜屬于一種密實整體，彎曲半徑小值需要低于6倍電纜直徑，聚氯乙烯電纜為10倍電纜直徑。交聯聚氯乙烯電纜為15倍電纜直徑，相比于其他電纜，礦物質電纜在敷設空間方面的要求較低，有效提高橋架電纜敷設（表1）。

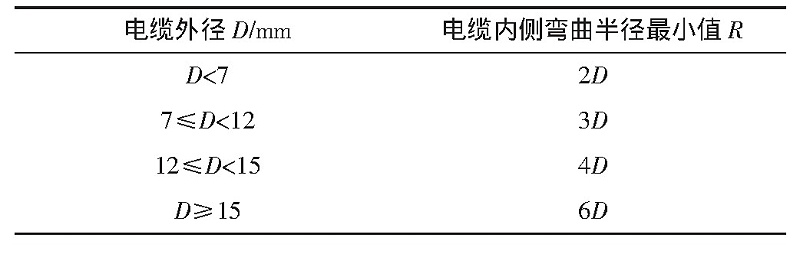

表1 礦物質電纜允許彎曲半徑

(2）若是在地鐵站等建筑物伸縮縫、沉降縫之間以及振源情況下敷設電纜，可能會導致電纜收縮以及振動，需要對電纜進行Ω型與S型設置，其彎曲半徑需要高于6倍電纜外徑。

(3）正式敷設電纜時，需要對固定點間距進行合理設置（表2），除了在支架固定點敷設支架外。對于明敷位置，若是相同走向電纜小規格、種規格以及大規格較為齊全，可以根據小規格要求進行固定，同時也可以進行分擋固定。

表2 礦物質電纜的固定間距

(4）需要對電纜銅護套進行單端接地處理，若是將電纜接入交流電網，則基于交變磁場影響，在銅護套中會形成感應電勢；若是電纜兩端的接地產生回路，則會形成縱向電流，該電流與線芯電流的方向相反。

(5）若是單芯電纜截面較大，在接入交流電網過程中，需要制定渦流策略。在線路負荷非常大，需要設置2組電纜時，可以排列兩組電纜或多組電纜。每組電纜間距為2倍電纜外徑，并且每組電纜在相同位置進行接線處理[2]。同時，電纜進配電柜或配電箱時，應該在柜板面與箱板面上打孔或增設非磁性材料隔板，對電纜進行固定。

施工人員需要掌握礦物質電纜敷設以及安裝方法、技能等，了解電纜渦流方法，如何與配電柜和配電箱連接、敷設排列以及彎曲半徑等。保證礦物質電纜銅護層用于接地。電纜進行接頭鋸斷前，需要做好尺寸測量，以芯線可以順利調換相序作為標準，保證電纜長度合理性。制作電纜頭時，應該確保施工現場清潔、干燥，制作過程中不能有斷隔，防止電纜試驗時出現漏電流較大或受潮等現象。

礦物質電纜絕緣體是氧化鎂材料，該材料吸潮能力非常突出。因此，施工時需要保證電纜外護套不會被破壞，若是電纜端頭、分段密封出現問題，需立即進行密封處理，保證電纜不會受到潮氣影響，為絕緣電阻質量提供保障。

西安地鐵5號線施工時，采用BTTZ-0.75 kV電纜，施工過程中根據標準工藝，開展施工作業，施工安全與施工質量均得到充分保證。相關人員應該積極應用該類型電纜，在生產線規模不斷擴大以及技術日益成熟推動下，礦物質電纜成本會日益降低，將在相關工程中得到廣泛應用。
