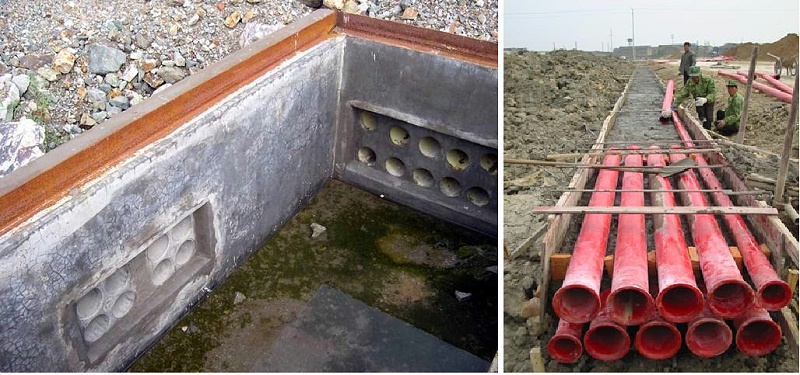

排管內電力電纜敷設是什么意思

電纜排管敷設（laying in duct bank）是20公布的建筑學名詞。根據規劃在埋設于地面下0.7m 及以下的排管中，穿設電纜的敷設方法。

排管內電力電纜敷設有利于城市市容、交通以及環境的, 還可以大大減少因外力破壞而造成的電纜故障, 延長電纜使用壽命 , 提高電力系統供電可靠性。

一、排管內電力電纜敷設的特點：

排管敷設適用于交通比較繁忙, 地下走廊比較擁擠, 敷設電纜較多的地方。在城市規劃區內采用電纜排管, 可以預留地下線路通道, 避免重復破壞道路。工井、人孔井、排管的位置一般在城市道路的非機動車道和人行道。

二、排管內電力電纜敷設的要求

1、排管孔徑和孔數

電纜排管的內徑是電纜外徑的1.2~1.5倍, 小內徑150mm, 控制電纜排管孔徑不小于 75 mm。

排管頂部距地面的距離:在廠房內為200 mm, 在人行道下500 mm, 一般地區為 700 mm。

一組排管以敷設6~16根為宜, 根據地下建筑物的情況, 決定排管的孔數和管子的排列形式。管子排列有長方形和正方形 , 孔數選擇有3×4、3×5、4×4 、3×6等。中間散熱較差, 因此中間孔留作敷設控制電纜用。

2、電纜排管的材質

電纜排管用的襯管應具有下列特性:物理化學性能穩定, 有一定的機械強度, 對電纜外層無腐蝕 , 內壁光滑無毛刺, 遇電弧不延燃可以小角度的彎曲。有聚氯乙烯塑料管、CFRP碳素螺紋管 , 無堿玻璃纖鋼管等。由于CFRP碳素螺紋管可以大角度彎曲, 機械強度高 , 所以在排管設計施工中大量應用。

3、工井尺寸

在改變線路方向及分支和電纜接頭處均應設排管井坑 (工作井) 。電纜工井按用途可分為普通接頭井、敷設工作井 ( 孔井) , 絕緣接頭井和塞止接頭井。

平面形狀有矩形、T形、L形和十字形。

工井內尺寸的確定, 必須考慮電纜在工井中立面彎曲和平面彎曲所必須的尺寸。

在設計工井時, 應根據排管中心線和接頭中心線之間的標高差或平面間距, 電纜外徑和小容許半徑。

式中:L——彎曲部分的投影長度, mm;

d——電纜外徑, mm;

n——電纜彎曲部分的小容許彎曲半徑, mm;

H——接頭中心與排管中心的標高或平面間距, mm。

按 (1) 式分別計算立面彎曲和平面彎曲所需長度, 在兩個彎曲長度中取其較長的一個, 有時還要加上安裝同軸電纜、自動排水裝置、照明設施以及油壓報警裝置所必需的面積 , 從而確定工井內的凈尺寸。

一半工井的主要尺寸:高度1.9~2.0 m, 寬度2.0~3.0 m長度按用途一半為 4.12 m。

為了方便施工, 人孔徑不應小于700 mm, 工井內地面以2%的坡度向一端找坡 , 并在點處設一地漏, 經管道排至下水系統。

4、工井接地

工井內的金屬支架和預埋鐵件要可靠接地, 接地電阻不應大于4Ω。

接地方式:在工井外角或4個邊角處, 埋設 2~4根50 mm×5 mm×2 500 mm角鋼為接地極, 深度應大于3.5 m 。在工井內壁以扁鋼組成接地網, 必要時在工井周圍敷設接地扁鋼, 與接地極用電焊連接。

5、工井的間距

由于電纜工井是引入電纜, 裝置敷設牽引、輸送設備和安裝電纜接頭場所, 根據高壓和中壓電纜的允許牽引力和側壓力, 考慮到安裝和檢修電纜接頭的需要, 兩座電纜工井之間的間距一般不易大于130 m。

以上就是關于排管內電力電纜敷設的介紹。電纜廠-河南太平洋線纜長期生產銷售批發電力電纜，高壓電纜，低壓電纜，礦物質電纜，耐火電纜，阻燃電纜，低煙無鹵電纜，電源線，護套線，橡套電纜，布電線等。支持定做，詳情咨詢我們！
