水下電纜敷設和檢測方法

水下電力電纜敷設主要用于陸地接觸網、采油平臺之間的互連等，主要用于海底輸送高能電能。海纜工程中所采用的復雜技術包括環境探測、海洋物理勘察、電纜設計、制造和安裝。文章介紹了海底電纜敷設施工和檢測方法。

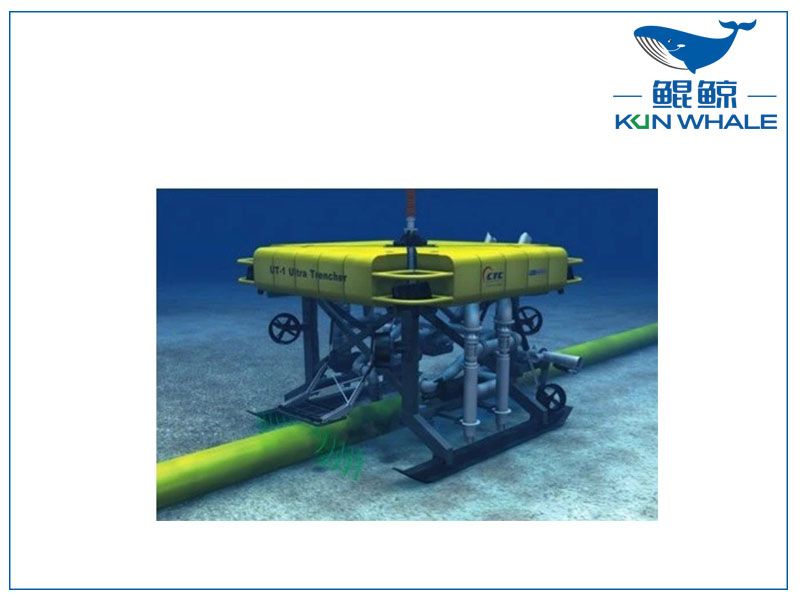

水下電纜敷設主要包括三個階段：線路勘測和清理、海纜敷設和沖刷保護。架設電纜時，應通過控制敷設船的航行速度、電纜釋放速度、電纜入水角度及敷設張力，避免因彎曲半徑太小或張力過大對電纜造成損害。利用水底監控器控制敷設船的前進速度、方向和敷設電纜速度。下一步施工主要是對海底電纜進行深埋保護，以減少?gòu)?fù)雜海洋環境對海底電纜的影響，提高操作安全性。利用高壓沖水法排出一條約1.5米深的水溝，將鋼索埋入其中，自然回填以形成保護。

海纜建造法

電纜路由勘測與清理設計提供的路由勘測技術資料有關海底路由復審，理解下列海底狀況：回顧海底地層，了解海底表面的起伏和堆積層的厚度；審查海底底質，確定應否進行沖刷施工，并將其埋入要求的深度；檢查海底障礙，以了解是否存在阻礙埋設施工的海底障礙物。

海底電纜鋪設施工。

(1)海底電纜探測，起重和敷設電纜設備。海纜到港后，首先進行外觀檢驗，然后按照相應的電纜測試標準，進行施工前測試和測試。海纜用浮吊將電纜盤吊起到施工船上確定位置后，施工人員對電纜盤進行加固處理。

(2)建造海底電纜上的平臺。運用低潮時，施工船靠平臺就位。起動布纜機慢慢送出電纜，海纜呈一定角度入水，一般控制在45°~60°之間。與此同時起動錨頭帶動鋼索拖海纜端頭進入埋設犁的專用纜道，然后穿過整個護管上平臺，在平臺海纜登陸處墊以滑輪保護海纜表面不受損壞。海底電纜經護管到達終端點后，必須將電纜臨時固定好才能進入下道工序，以防在中間海域的海纜埋深時拉電纜。

(3)鋪設海底電纜中段的施工。結合現場實際勘測和海纜路由設計，本工程采用預投拖錨拖曳的方法，施工船在端臺附近沿電纜軌道延長線拋出。
