鄭州電纜廠家-河南太平洋線帶你了解架空電纜。

所謂架空線是相對電纜說的，就是由桿塔將導線架設在一定高度傳輸電能的線路。對于高壓輸配電網架空線的對地絕緣一般是靠空氣的，以前的配電線路（10kV以下除380V）一般也采用裸導線，但由于市區配電環境復雜，常常發生短路接地及雷擊線路的情況，導致供電可靠性降低，所以目前一般10kV以下架空線路都采用絕緣導線（即導線外層包裹絕緣層），這就是所謂的絕緣架空線絕緣電纜，許多時候稱為架空絕緣電纜或架空電纜。

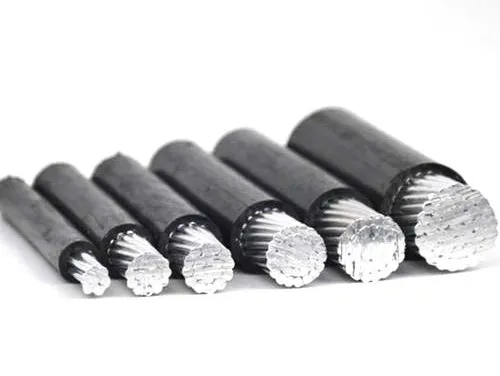

架空電纜是裝有絕緣層和保護外皮的架空導線，采用類似于交聯電纜生產工藝制造的一種專用電纜，是介于架空導線和地下電纜之間的新的輸電方式。

架空電纜具有供電可靠性高、供電安全性好、架設和維修方便和經濟性合理等主要特點。其主要技術參數包括耐候性、絕緣水平、內、外半導電屏蔽層。

1、 線芯

架空絕緣導線有鋼芯鋁、鋁芯和銅芯兩種。在配電網中，鋁芯應用比較多，主要是鋁材比較輕，而且較便宜，對線路連接件和支持件的要求低，加上原有的配電網也以鋼芯鋁絞線為主，選用鋁芯線便于原有網絡的連接。在實際使用中也多選用鋁芯線。銅芯線主要是作為變壓器及開關設備的引下線。

2、絕緣材料

架空絕緣導線的絕緣保護層有厚絕緣(3．4mm)和薄絕緣(2．5mm)兩種。厚絕緣的運行時允許與樹木頻繁接觸，薄絕緣的只允許與樹木短時接觸。絕緣保護層又分為交聯聚乙烯和輕型聚乙烯，交聯聚乙烯的絕緣性能更優良。

3、規格型號表示方法及意義

表示方法為：代號-額定電壓 芯數×標稱截面 標準編號

如：JKLYJ-10 1×120 GB/T 14049-2008

表示意思為鋁芯交聯聚乙烯絕緣架空電纜，額定電壓10kV，單芯，標稱截面為120mm2。

常用的型號及意義：

JK--架空用系列

TR--軟銅導體

L --鋁導體

LH--鋁合金導體

YJ--交聯聚乙烯絕緣

Y --高密度聚乙烯絕緣

/B--本色絕緣

/Q--輕型薄絕緣結構

G --鋼芯

JKYJ--銅芯交聯聚乙烯絕緣架空電纜

JKTRYJ--軟銅芯交聯聚乙烯絕緣架空電纜

JKLYJ--鋁芯交聯聚乙烯絕緣架空電纜

JKLHYJ--鋁合金芯交聯聚乙烯絕緣架空電纜

JKY--銅芯聚乙烯緣架空電纜

JKTRY--軟銅芯聚乙烯絕緣架空電纜

JKLY--鋁芯聚乙烯絕緣架空電纜

JKLHY--鋁合金芯聚乙烯絕緣架空電纜

JKLYJ/B--鋁芯本色交聯聚乙烯絕緣架空電纜

JKLHYJ/B--鋁合金芯本色交聯聚乙烯絕緣架空電纜

JKLYJ/Q--鋁芯輕型交聯聚乙烯絕緣架空電纜

JKLHYJ/Q--鋁合金芯輕型交聯聚乙烯絕緣架空電纜

JKLY/Q--鋁芯輕型聚乙烯絕緣架空電纜

JKLHY/Q--鋁合金芯輕型聚乙烯絕緣架空電纜

JKLGYJ--鋼芯加強鋁芯交聯聚乙烯緣架空電纜

JKLGY--鋼芯加強鋁芯聚絕緣架空電纜

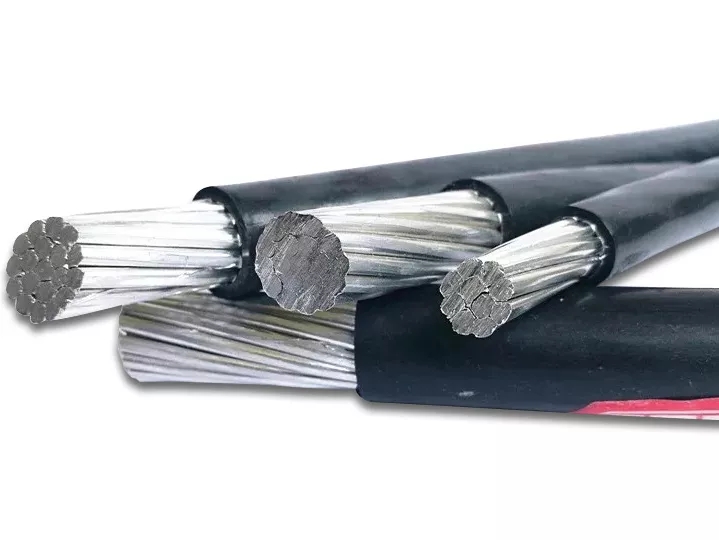

架空電纜按其結構不同可分為硬鋁線結構、硬拉銅線結構、鋁合金線結構、鋼芯或鋁合金芯支撐結構和自承式三芯紋合結構(線芯可為硬鋁或硬銅線)等。

芯數分為單芯（1）、三芯（3）、3+K(A)與3+K(B)，K表示承載絞線，A表示鋼承載絞線，B表示鋁合金承載絞線。

JKY、JKTRY、JKLY、JKLHY、JKLYJ/Q、JKLHYJ/Q、JKLY/Q、JKLHY/Q、JKLGYJ、JKLGY一般為單芯架空電纜，導體主要截面有10~400mm2。
