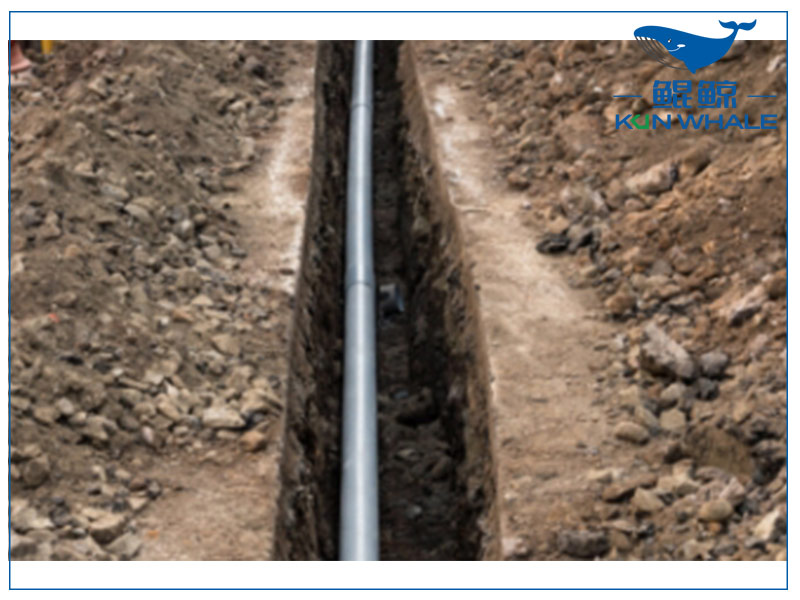

在發電廠、 變（配）電站及一般工礦企業的生產裝置內， 均可采用電纜溝敷設的方式。但地下水位太高的地區不宜采用電纜溝敷設，否則溝內長年積水， 不便維護，若水中含有腐蝕性介質會損壞電纜，化工企業就是這種情況。電纜溝的形式有 普通電纜溝 和 充砂電纜溝 兩種：一般場所可采用普通電纜溝；在有比空氣重的爆炸介質和火災危險場所可采用充砂電纜溝。充砂電纜溝內不用安裝電纜支架。容納電纜數量較多、 有供安裝和巡視的通道、全封閉型的電纜構筑物，稱為電纜隧道。

電纜隧道敷設是將電纜敷設于地下隧道的一種電纜安裝方式。電纜隧道敷設維護檢修方便， 可對電纜線路實施多種形式的狀態監測，容易發現運行中出現的異常情況，電纜隧道埋入地下深度較大，使電纜不易受外界的各種外力損傷， 同時能容納很多路的電纜。但它一次性投資很大，存在滲漏水現象，比空氣重的爆炸性混合物人員進入隧道會威脅安全。這種方式適用于地下水位低，電纜線路較集中的電力主干線，設30根以上的電力電纜。(1) 采用人力＋電纜輸送機組合的敷設方法。

(2) 敷設時應注意保持通信暢通，在電纜盤、牽引端、轉彎處、豎井、隧道進出口、終端、放纜機及控制箱等地方設置通信工具。

(3) 電纜盤運至施工現場后，拆盤、檢查電纜外觀，無問題后方可敷設。

(4) 電纜盤處設1 ~2名有豐富經驗人員負責施工， 檢查外觀有無破損， 并協助牽引人員把電纜端頭順利送到井口下。

(5) 纜盤應配備制動裝置， 它可以保證在任何情況下能夠使電纜盤停止轉動， 有效地防止電纜受損傷。

(6) 電纜允許的最大牽引力按照銅芯電纜70N/mm2 、 鋁芯電纜40N/mm2考慮。

(7) 電纜敷設時的側壓力不應大于3kN 。

(8) 電纜敷設的速度要求6m/min。

(9) 電纜線路的裕度按照設計要求預留。

(10) 敷設過程中， 局部電纜出現余度過大情況， 應立即停車處理后方可繼續敷設， 防止電纜彎曲半徑過小或撞壞電纜。

(11) 電纜的彎曲半徑一般要滿足有關規定和設計要求。

(12) 對于大截面220kV電纜，中間接頭處兩條電纜重疊 3m, 中間接頭之間距離大于或等于5m，終端處余度 1 ~ 1. 5m 。

(13) 電纜就位應輕放，嚴禁磕碰支架端部和其他尖銳硬物。

(14) 電纜在制作蛇形彎時，嚴禁用有尖銳棱角鐵器撬電纜， 可用拿彎?rùn)C(jī)具或手工拿彎， 再用木塊或拿彎卡子支撐。

(15) 蛇形的波節、 波幅應符合設計要求。

(16) 檢查電纜外電極是否損傷， 如有損傷采取修補措施。

(17) 每條電纜標識路名， 并將相色帶纏繞在電纜兩端的明顯位置。

(18) 敷設后，應檢查電纜密封端頭是否完好， 有問題及時處理。

(19) 充砂電纜溝埋設砂土。
